一、產品選型：

編號	名稱	型號	尺寸	說明
1	20位筆記本充電柜	AS-CDG-L20	780*495*615mm	支持20臺筆記本充電
2	40位筆記本充電柜	AS-CDG-L40	1060*615*658mm	支持30-40臺筆記本，尺寸不同數量不同



二、產品特點：

1、支持多達40筆記本電腦和手機同時充電和管理；
2、設備對外配置兩個市電輸出電源插座，滿足老師及相關人員用于手提電腦和投影機及其他辦公設備用電需求；
電路及結構：
1、集成電源供電，配合原裝適配器使用；
2、柜門采用1.5mm厚鋼結構；
3、柜內平板電腦垂直放置，設有ABS工業阻燃級塑料隔層；
4、所有邊角均是R角設計，避免碰傷;
5、柜體采用對角鼓風流道設計，確保排氣通暢；
6、柜體設置防呆結構，確保柜子無論如何放置，都不會阻擋排氣出口。有效避免充電柜背靠環境物（如墻體）而阻擋排氣出口順利排氣；
7、依據人機工程學原理，推車手柄采用空間3維角度設計，有效保護使用者推動充電柜時肌肉不疲勞；手柄離地高度0.65~1.1米，符合中國人平均身高的使用習慣。


三、技術參數：

1. 支持多臺筆記本電腦，兼容各類筆記本設備，保存和移動功能；萬用插座模塊口輸出交流220V:

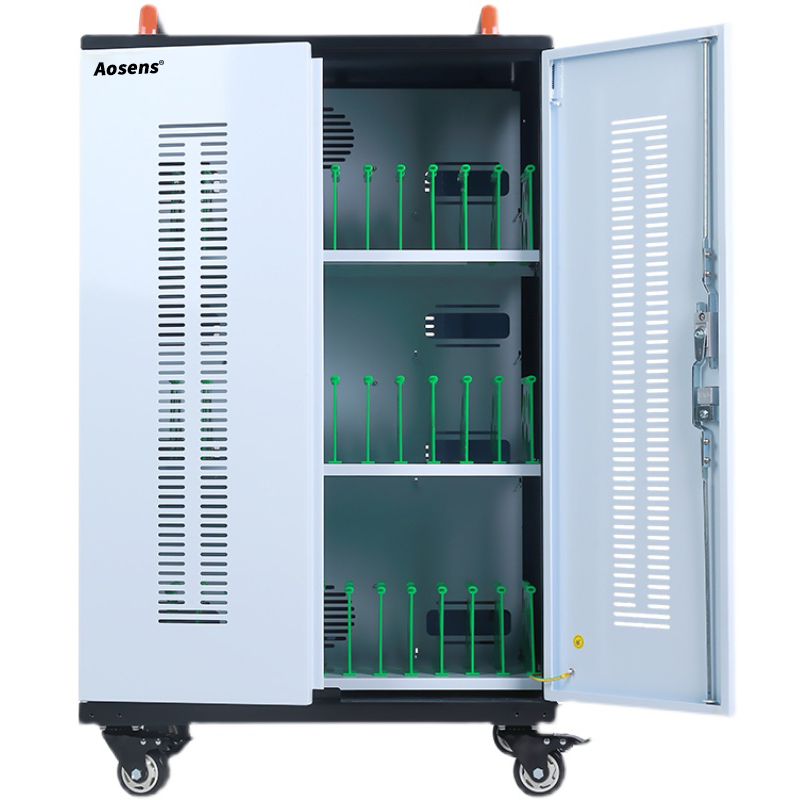

2. 三層式設計, 前門帶鎖為雙開門,全封閉式防盜結構，安全存儲；
3. 內部分區：前區為ABS工程塑料隔板筆記本電腦放置充電區域，平板電腦充電區域，無強電；后區為電源管理控制區域，可由專業管理人員控制，需配鎖打開。
4、一體化電源管理系統：有充電工作電源指示燈；具有過載保護、短路保護、漏電保護、溫控智能風扇等功能；
5、配備4個3寸萬向輪（帶剎車功能），ABS人體工學把手，頂蓋邊角圓弧(≥R10)設計,全方位安全呵護。
6、具有抗靜電和防劃傷,雙降溫風扇；
7、配有≥2路備用電源接口，便于連接其他設備；輸入寬頻交流電110V-240V，國際通用；


四、工作模式及工作參數：

1、輸入寬頻交流電110V-240V，AC輸出寬頻電壓110V-240V國際通用；單口AC供電最大電流10A；電壓220V;
2、工作溫度攝氏-20°-70°，相對濕度20-90%。

五、電器電子安全措施：

1、配置漏電保護開關，接地線1條，具有防短路、過載、過流、過溫、防浪涌、防雷擊保護；
2、配置船型開關，帶LED燈指示功能；

六、注意事項：

1、 本產品屬于大功率用電設備，請使用專用線路，忌超負荷用電；
2、 初次接入電源適配器，請相關專業技術人員進行操作；
3、 不要用濕手濕布擦拭帶電的開關插座；
4、 漏電斷路器建議每一個月做一次跳閘測試，檢查其斷路閉合功能；
6、 散熱風扇如果不運轉，請找相關技術人員檢查線路，忌強行充電；
5、 忌在充電狀態下移動柜體；
6、 非技術人員或原廠售后人員，忌私自拆卸電氣元件。


七、參數明細：




序號	名     稱	內    容
1	產品名稱	奧盛筆記本移動終端管理充電柜
2	產品商標	Aosens
3	產品型號	AS-CDG-L系列
4	制造商	北京奧盛創新科技有限公司
5	結構材料	1.5MM/1.2MM鋼結構+ABS工程塑料
6	外觀顏色	黑色+白色（可定制）
7	結構組合方式	后側電源控制區，前方電腦放置區
8	萬向輪	4個(后4輪可剎車)，剎車靜音萬向腳輪
9	產品外觀尺寸	780*495*615mm（定制）
10	工位容積	50*310*380MM（規格不同尺寸不同）
11	支持系統	蘋果OS/微軟OS
12	鎖具	天地連桿鎖
13	輸入電壓	100-240V AC
14	輸入頻率	47-63HZ
15	輸入功率	2000W
16	輸出電壓	220V AC
17	輸出電流	12A
18	輸出短路保護	≥2.5A
19	輸出過壓保護	≥5.5VDC   閉鎖，需重新上電才可恢復。
20	過溫保護	65±5 ℃     降溫后自動恢復開啟
21	輸出紋波及噪音	≤100   額定輸入，輸出滿載
22	抗電強度	輸入對輸出2000Vac/10mA/1min   無飛弧、無擊穿
23	抗電強度	輸入對地2000Vac/10mA/1min          無飛弧、無擊穿
24	抗電強度	輸出對地1500Vac/10mA/1min          無飛弧、無擊穿
25	漏電開關	1PC    ＜1.0mA(Vin=220Vac)
26	散熱風扇	2PC
27	接地線	1PC
28	說明書	1PC
以上產品參數規格僅供參考，以實物為準。



➤ AS-CDG-L40參數說明.pdf
